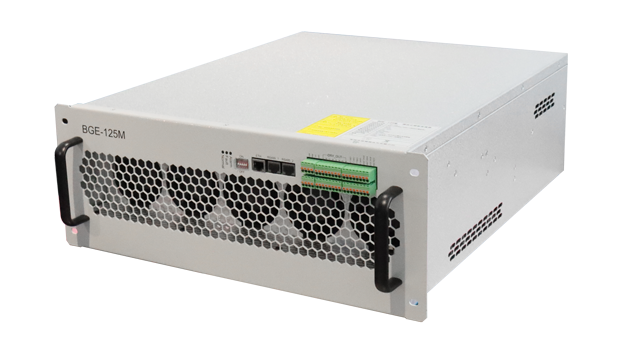

125kW 双向AC-DC电源模块
BGE-125M
125kW双向高频隔离AC-DC电源模块，支持并网充电、并网逆变，离网逆变工作，以及600-1000Vdc的宽输入电池电压范围，并可支持最高16台模块并网并机。
产品特点
灵活配置兼容三相三线/四线系统
支持多模块并联运行，系统功率灵活配置
01
智能友好具备PQ / VF 工作运行模式
电池宽输入电压范围600-1000Vdc
离网模式下，支持100%三相不平衡负载
支持高低穿、防孤岛保护
02
高效稳定模块峰值效率98.7%
充放电转换时间≤100ms
03
安全可靠高防护独立风道设计
电子仓防护等级IP65，功率仓防护等级IP20，可适应各种恶劣环境
04
产品参数
BGE-125M
基本参数
交流侧特性（并网模式）
交流侧特性（离网模式）
直流侧特性
环境特性
基本参数
| 项目 | 参数指标 | |
|---|---|---|
| 基本参数 | 模块型号 | BGE-125M |
| 外形尺寸 | 440mm*178mm*550mm（宽*高*深） | |
| 模块净重 | ＜41kg | |
| 冷却方式 | 智能调速、强制风冷 | |
| 噪声 | ＜80db | |
| 效率 | 98.7％（峰值效率） | |
| 通讯方式 | CAN，RS485，TCP |
交流侧特性（并网模式）
| 项目 | 参数指标 | |
|---|---|---|
| 交流侧特性（并网模式） | 电压制式 | A/B/C+PE |
| 电压范围 | 304-456Vac | |
| 频率范围 | 46.5-53.5Hz | |
| 额定功率 | 125kW | |
| 最大输出功率 | 156.25kW | |
| 最大电流 | 210A Max | |
| 功率因数调节范围 | -1~1 | |
| 无功功率调节范围 | -131.25~131.25kvar | |
| 电流总谐波畸变率 | ＜5%，满载 |
交流侧特性（离网模式）
| 项目 | 参数指标 | |
|---|---|---|
| 交流侧特性（离网模式） | 电压制式 | A/B/C/N+PE |
| 额定电压 | 380Vac | |
| 电网频率 | 50/60HZ | |
| 额定功率 | 125kW | |
| 最大输出功率 | 156.25kW | |
| 最大电流 | 210A Max | |
| 交流输出过流保护值 | 230A | |
| 电压总谐波畸变率 | ＜3% | |
| 电压不平衡度 | ＜2% | |
| 过载能力 |
负载≤110%，长期工作； 110% ＜负载 ≤120%，10min； 负载＞120%，1min |
直流侧特性
| 项目 | 参数指标 | |
|---|---|---|
| 直流侧特性 | 电压范围 | 600-1000Vdc |
| 额定电压 | 750Vdc | |
| 最大电流 | 210Amax | |
| 额定功率 | 125kW | |
| 最大输出功率 | 156.25kW | |
| 稳流精度 | ≤±1% | |
| 稳压精度 | ≤±1% | |
| 纹波系数 | ≤±3% |
环境特性
| 项目 | 参数指标 | |
|---|---|---|
| 工作环境条件 | 工作温度 | -35~60ºC，45ºC以上输出功率降额 |
| 存储温度 | -40℃～75℃ | |
| 相对湿度 | ≤95%RH 无冷凝 | |
| 海拔高度 | ≤2000m，2000m以上输出功率降额 | |
| MTBF | ＞10万小时（25℃） |
展开全部参数
应用场景

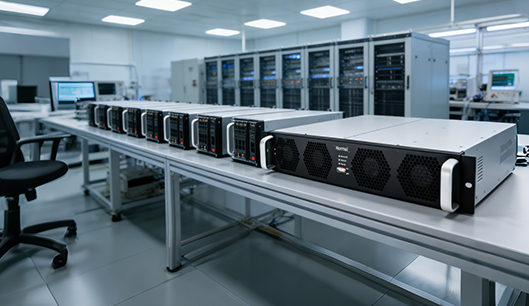

直流老化负载

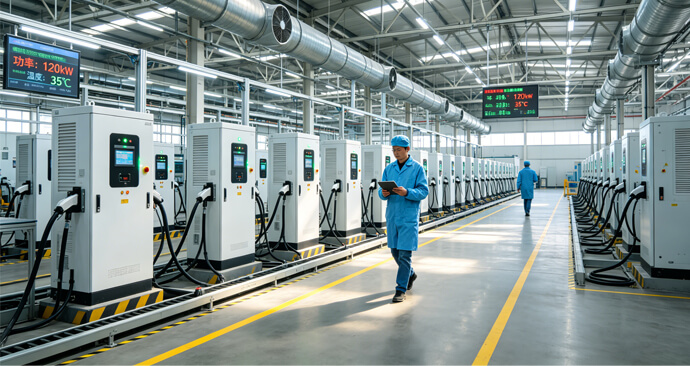

充电桩老化

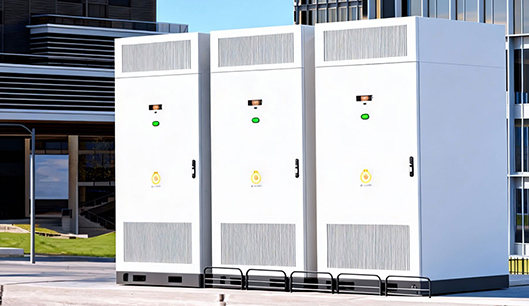

电池梯次利用
