工商业储能

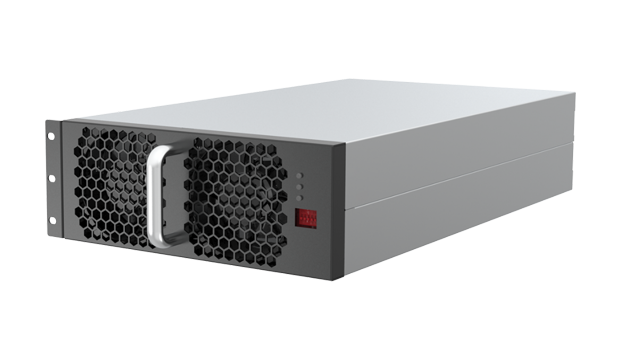

15kW 双向高频隔离DC-DC电源模块
IBDC1000120P
15kW双向高频隔离DC-DC电源模块，支持充电、放电、自动切换三种工作模式，电池侧电压范围为100~1000Vdc，直流母线侧电压范围为600~1000Vdc，可最高支持32台模块可靠并机扩容，广泛应用于工商业储，V2V,直流微网等应用场景。
产品特点
设计灵活最高支持32台模块并联，系统功率可灵活配置
模块化设计，后期可维护性高
01
适应广泛支持电池宽输入电压范围100-1000Vdc
支持-40~60°C的温度工作范围
02
高效稳定模块峰值效率96.5%
DSP+CPLD高效稳定的控制算法
03
安全可靠具备多重多级软硬件保护
模块高频隔离，有效阻断高低压侧间故障风险
04
产品参数
IBDC1000120P
基本参数
直流母线侧特性
电池侧特性
环境特性
基本参数
| 项目 | 参数指标 | |
|---|---|---|
| 基本参数 | 模块型号 | IBDC1000120P |
| 外形尺寸 | 220mm*84mm*400mm（宽*高*深） | |
| 模块净重 | ＜6kg | |
| 冷却方式 | 智能调速、强制风冷 | |
| 噪声 | ＜60db | |
| 效率 | 96.5％（峰值效率） | |
| 通讯方式 | RS485，CAN |
直流母线侧特性
| 项目 | 参数指标 | |
|---|---|---|
| 直流母线侧特性 | 电压范围 | 600-1000Vdc |
| 额定电压 | 750Vdc | |
| 最大电流 | ≤30A |
电池侧特性
| 项目 | 参数指标 | |
|---|---|---|
| 电池侧特性 | 额定功率 | 15KW |
| 电压范围 | 100-1000Vdc | |
| 最大电流 | 120A max | |
| 稳流精度 | ≤±1% | |
| 电流纹波 | ≤3% | |
| 稳压精度 | ≤±0.5% | |
| 电压纹波 | ≤1% |
环境特性
| 项目 | 参数指标 | |
|---|---|---|
| 工作环境条件 | 工作温度 | 40~60ºC，50ºC以上输出功率降额 |
| 存储温度 | -40℃～75℃ | |
| 相对湿度 | 0~95% | |
| 海拔高度 | ≤2000m，2000m以上输出功率降额 |
展开全部参数
应用场景
家庭储能
集装箱储能
共直流母线微网
